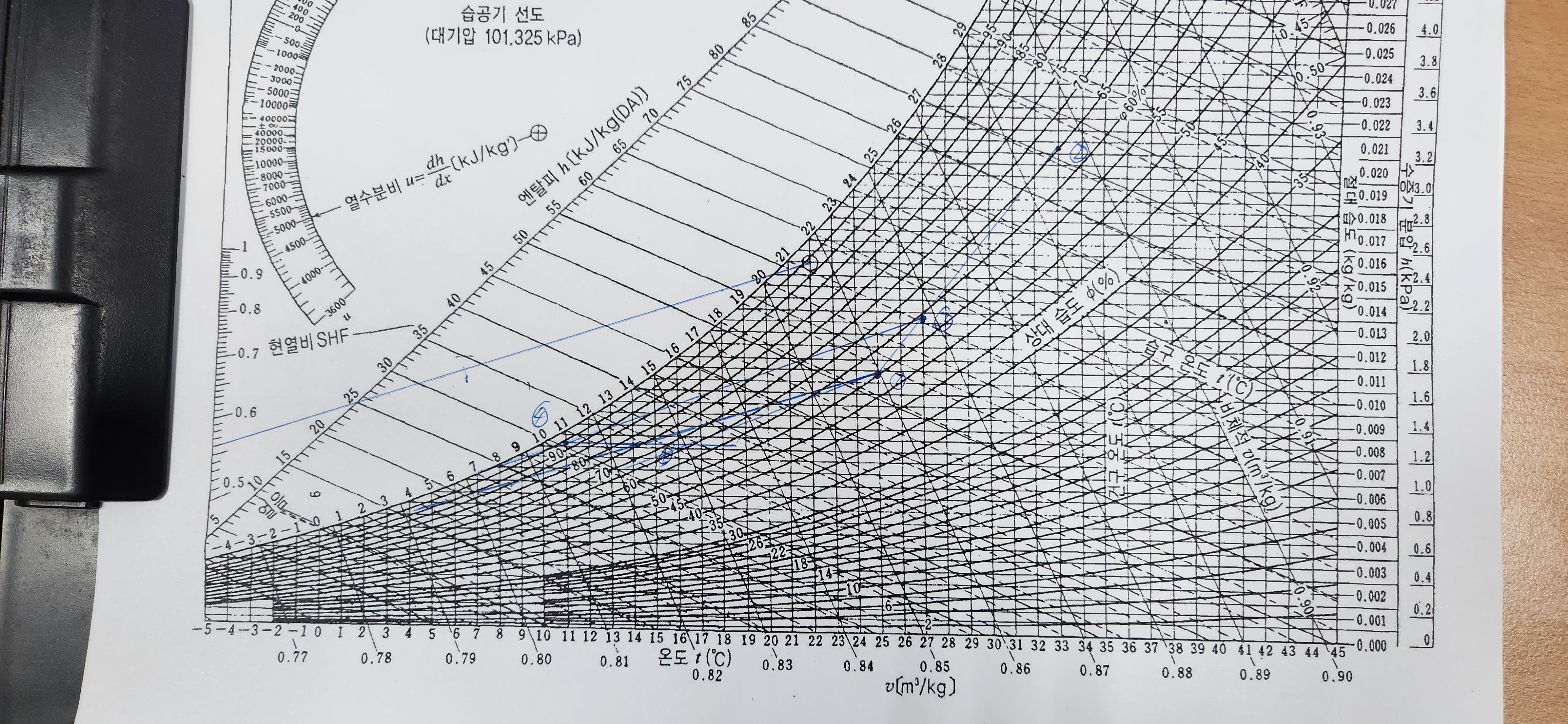

2019년 2회 6번 문제등 선도 그릴때 마다 느끼는데 궁금해서요 교수님
혼합점 에서 표면 온도 7도를 향해 선을 긋고 바이패스 팩터로 인해 11도에서 수평을 그으면
실내점에서 현열비선을 현열비 선 0.56 그으면 수평으로 그린점이 만나는게 취출온도점으로
알고 있는데요 ~~ 교재는 16도가 나와요 저는 유유 그릴때 14도가 나오고요 오차가 심한데
뭐가 잘못 된건지 소신대로 그려야 하나요 ㅠㅠ
네...
작도법이 맞습니다...
그런데 교재와 다를경우 어느정도 오차는 인정해 줍니다..
그리고...특히 이 문제 선도는 교재가 오차가 있는 것 같아요..
오래전에 작도하여 교재에 실은것인데....
기존 교재를 보는 분들도 많고 해서 수정은 안하고있습니다..
이 문제는 교재 선도가 오차가 있다고 생각하고 보세요..
선도 작도는 작도법을 잘 익히세요..
작도법만 맞다면..어느정도 오차는 인정해 줍니다..
즐공하세요...
