제목
2026년 2회 3번문제 덕트 길이 결정에 관해서 질문 드립니다
질문유형 기타문의 > 온라인강의
글쓴이 이*국 등록일 2026.03.29 답변상태 답변완료

  •

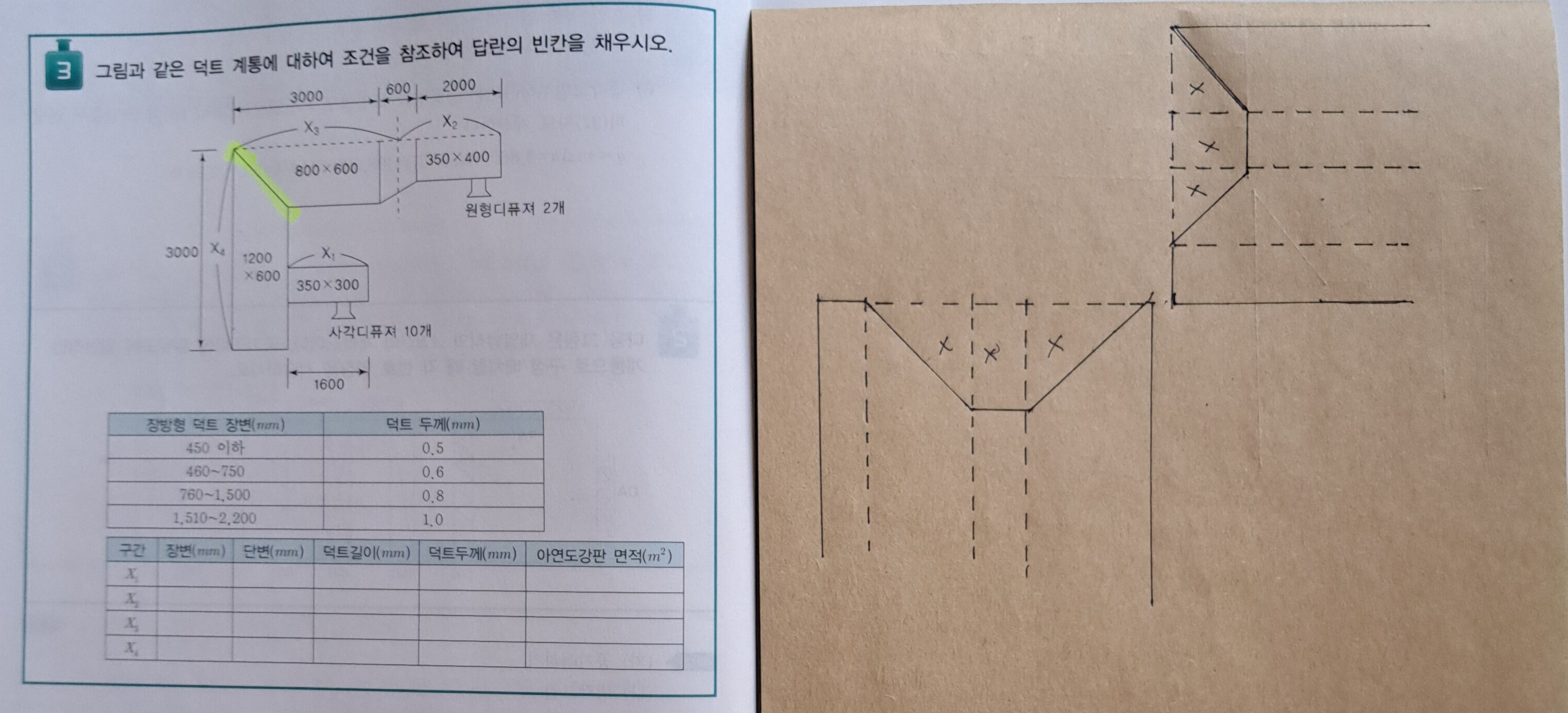

    해설에서 X3 는 600이 줄어들고 뒷부분 300을 더해 2700, X4는 400이 줄어든 2600으로 계산 하셨습니다

    제가 그린 도면처럼 강판을 제도 하려면 손실을 감안하고 X3은 3300 X4는 3000으로 계산하는건 적절하지 않은것인지요

    선생님 해설은  레듀서 사용을 전제하시고 계산하신듯 합니다

    레듀서가 연결이 문제 조건에 없더라도 관계없이 풀이해도 될련지요

    만일 레듀서를 사용한다는 전제로 계산한다면 X2와 X3사이의 이경 부분도 레듀서 사용을 전제해야하지않을까 하는 생각도 듭니다



  • 조성안 ｜(2026.03.29 20:27)

    네..덕트 레듀서는 중간을 잡아서 양쪽 규격으로 계산하구요.

    노란 형광색부분은 ..X3쪽은..1200의반  절600을 적산하구요..

    X4쪽은 800의 반절 400을 더해서 적산하는걸 원칙으로 합니다

    적산에서 그렇게 정해서 계산하니까요..정해진대로 하시면됩니다

    즐공하세요
