네...

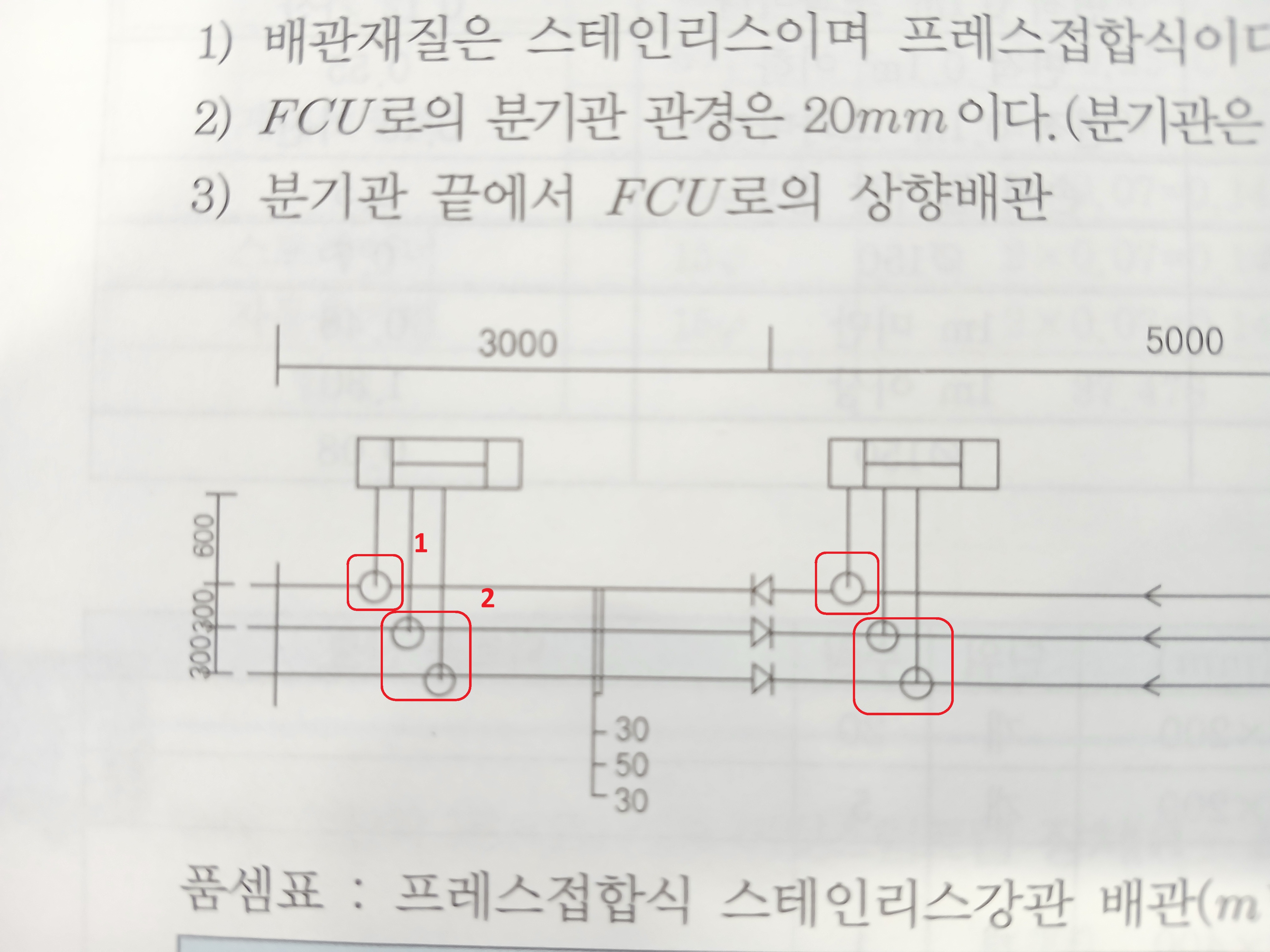

1,2모두 도면 배관 도시기호를 보면..수평배관(3가닥)에서 각각 티이 분기후 입상하여 FCU쪽으로 엘보로 90도 전환하여 수평배관하는 표기입니다..

그러므로 조건에서 입상 높이를 주면..입상 높이 산정해야합니다..그런데 이 문제 조건을 보면..분기관은 도면에서 구해지는것만 산출하라 했습니다,즉..입상관 높이(도면에 보이지 않으니까요)는 무시하라는 말이지요...

이렇게 분기후 입상하여 엘보로 전환하는 배관은 조건에따라 산출해야 합니다..

즐공하세요...
