2020년 3회 위생배관 평면도 강의에 설명이 없어서 질문드립니다.

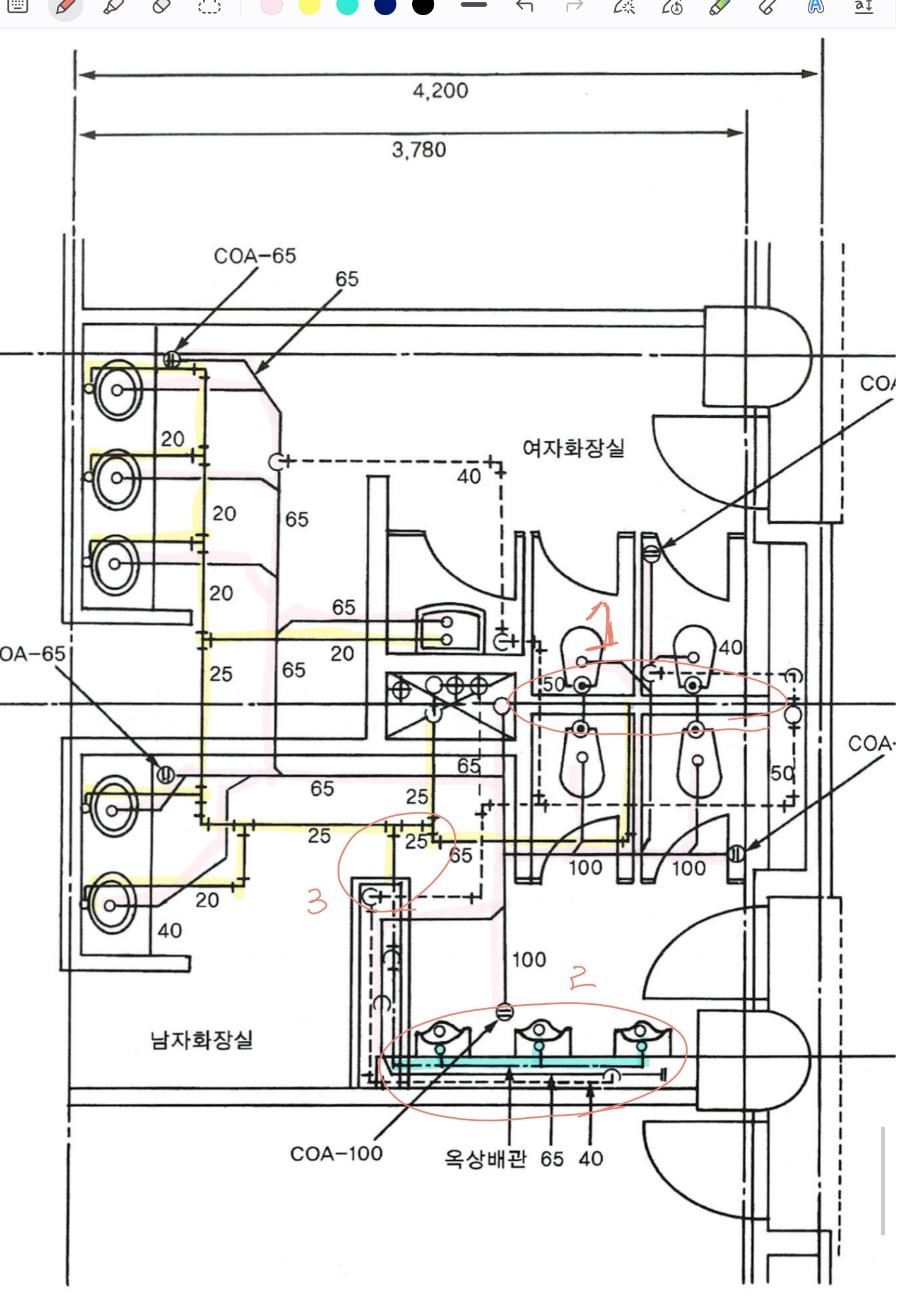

*아래 그림 1번으로 표시된 곳

노란 형광색으로 급수 배관이 올라와서  티이로 분기되서 대변기 위아래 급수가 된는 건가요?

빨간색 표시된 부분 분기 표시도 없고, 왼쪽에는 배수와 연결된고 같고 오른쪽은 중간에 점선이 있습니다.

 *아래 그림 2번으로 표시된 곳
소변기에는 급수를 연결 안 하는 것인가요?

여기배수는 왜 하나 점선으로 되어 있는건가요?

 *아래 그림 3번으로 표시된 곳
급수관이  네모란 벽체로만 그리면 되나요? 그안에서 어떻게 연결 되는 건가요?

2020년 3회
