네...

우선 선도는 한가지만 주어집니다..

mmAq/m 이든..kPa/m이든..한가지 선도에서..

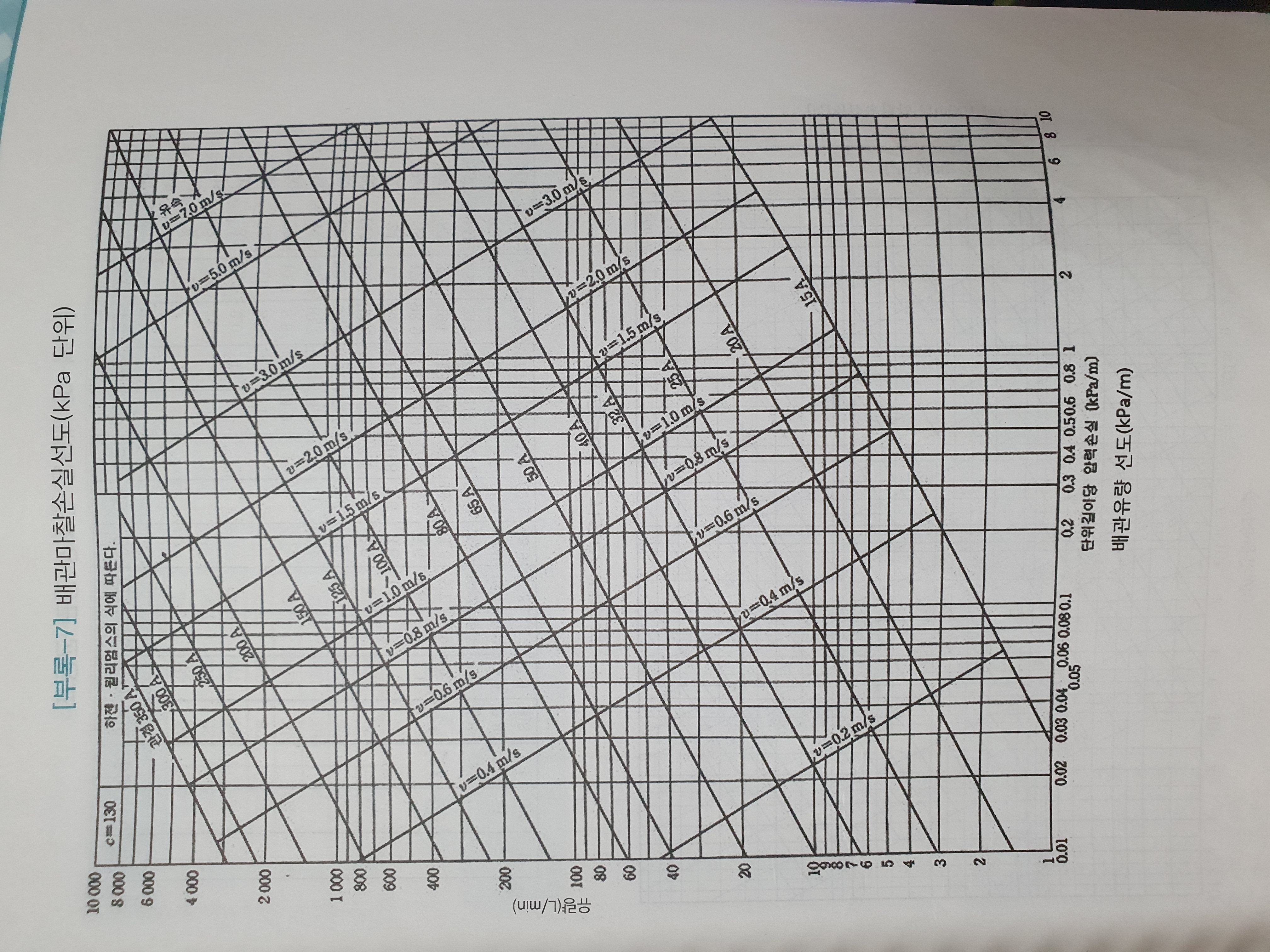

1) 유량과 마찰손실이 주어질때..교점에서 관경을 구합니다

1) 예를들면 100LPM과 1kPa/m이라면 교점 직상에서 40A를 구합니다..이때 유속은 100LPM과 40A교점에서 1.4m/s정도 나옵니다..허용유속이 1.5m/s라면 만족합니다..

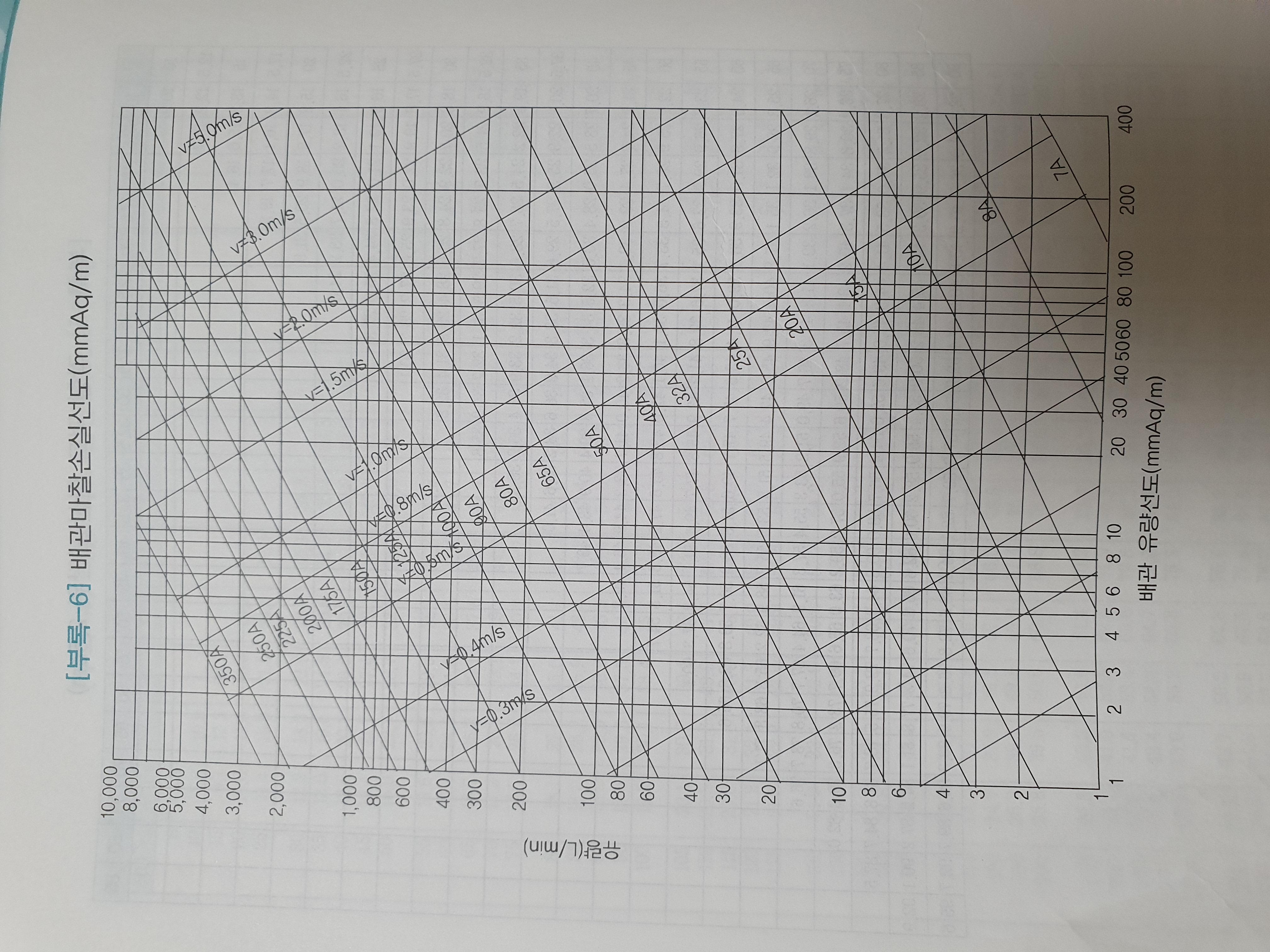

2) mmAq선도..

예를들면 100LPM과 100mmAq/m이라면 교점 직상에서 40A를 구합니다..이때 유속은 100LPM과 40A교점에서 1.25m/s정도  나옵니다..허용유속이 1.5m/s라면 만족합니다..

2선도가 정확히 같지는 않습니다..선도 보는법을 이해하면 됩니다..선도는 한가지만 주어지니까요..

참고하세요...
