저번에 질문드리고 잘 이해가 안되서 교수님 인강듣고

풀어봤는데요. 제대로 이해한것인지 질문드립니다.

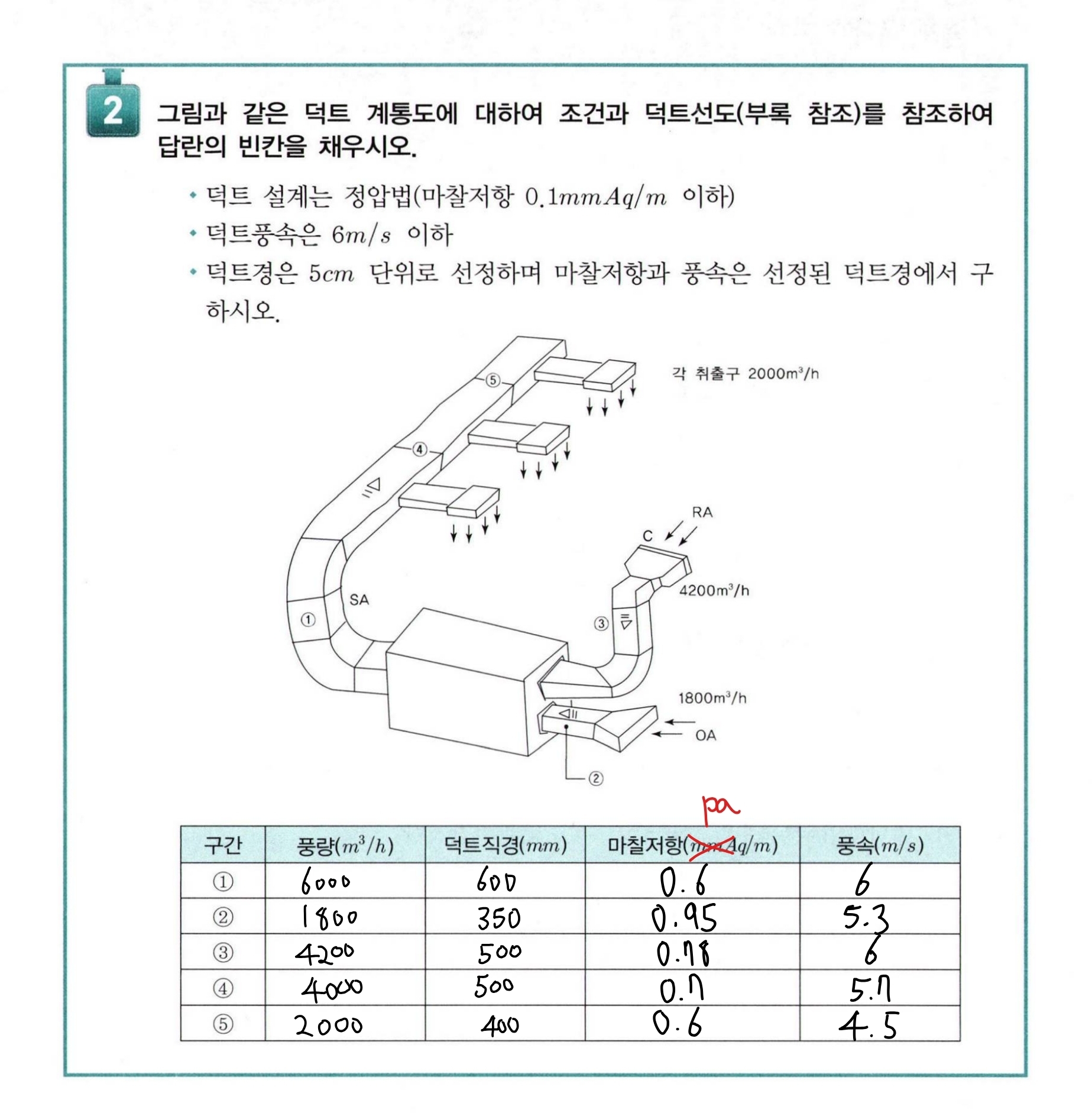

0.  문제 및 해설

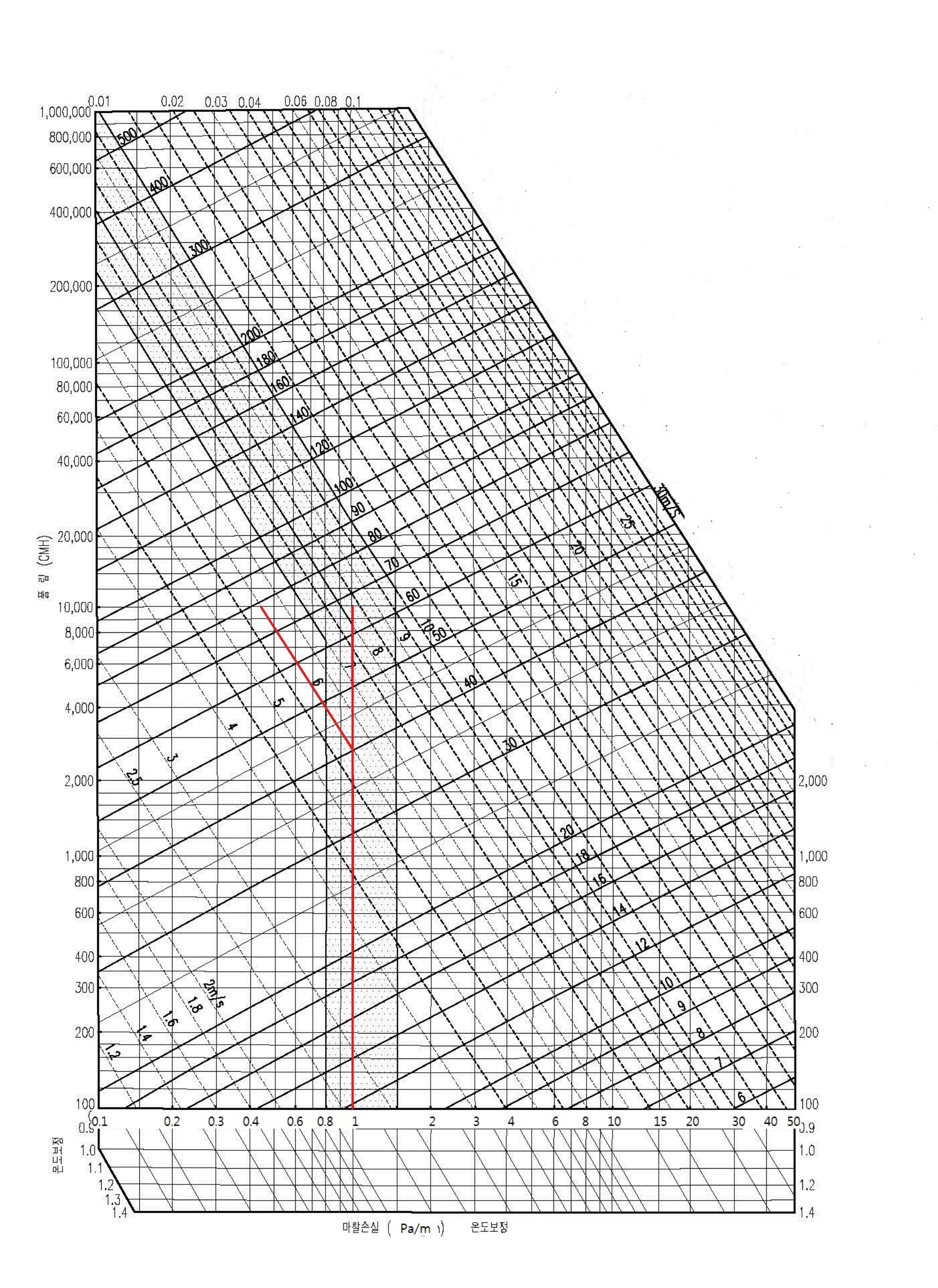

1. 기준 마찰저항선과 기준 풍속선을 그린다. 그리고 해당범위안에서

문제에서 요구하는 값을 구할 수 있다.

( 편의상의 표현으로 좀 더 나은 표현 있나요?)

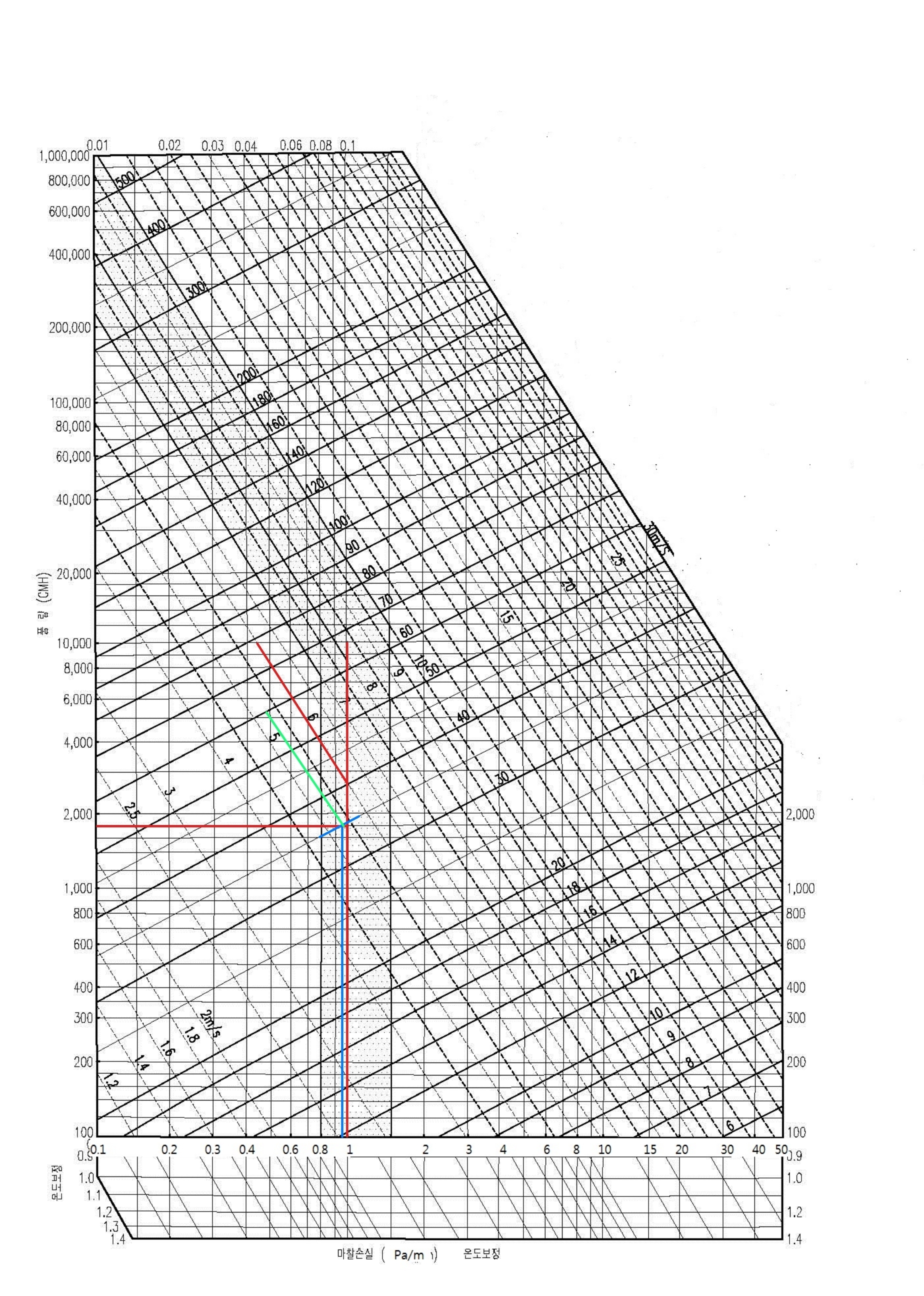

2. 풍량 1800일때

( 파란선은 덕트경과 마찰저항, 초록선은 풍속   : 이하 동일)

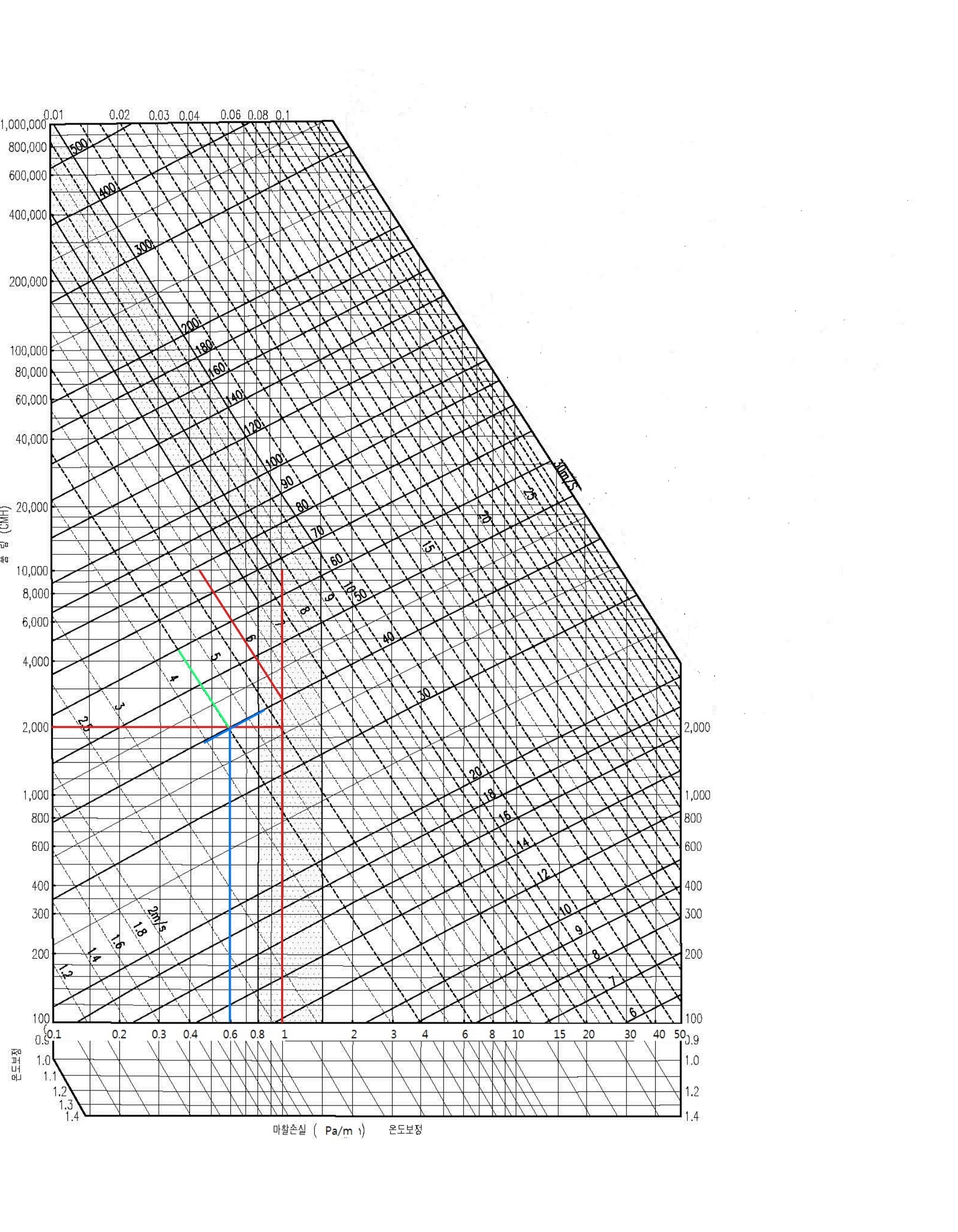

3.  풍량 2000일때

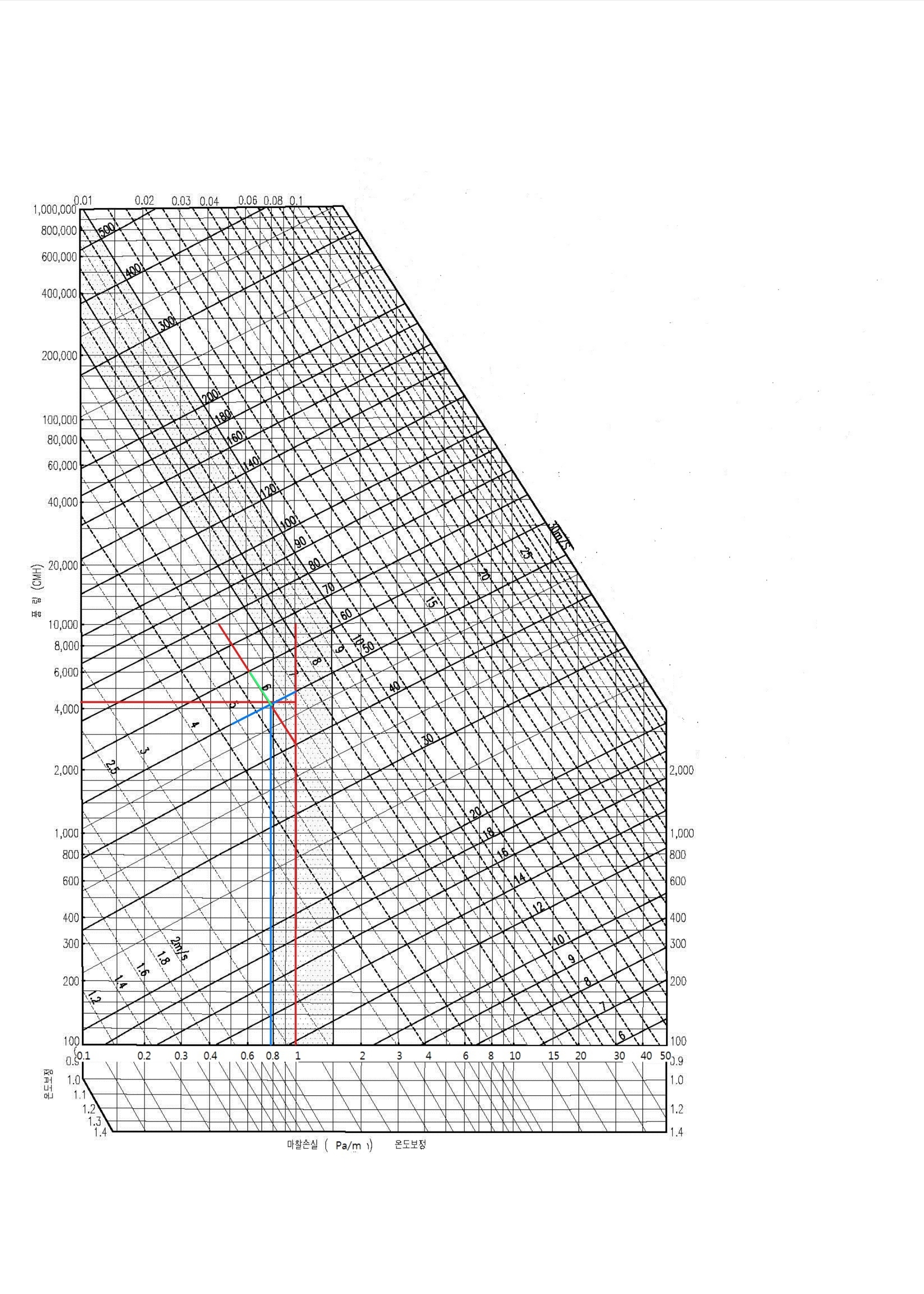

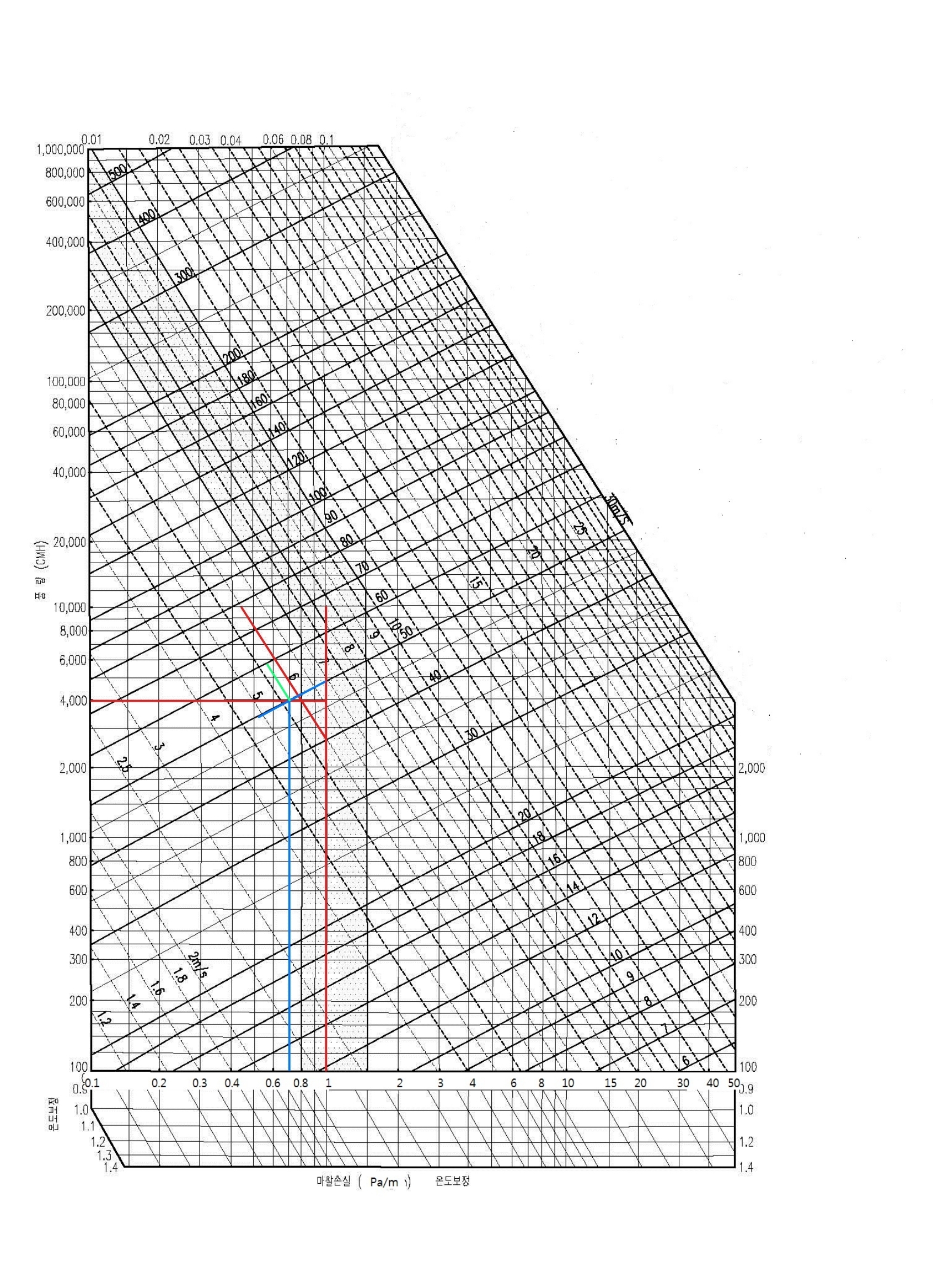

3.  풍량 4000 일때









4. 풍량 4200 일때

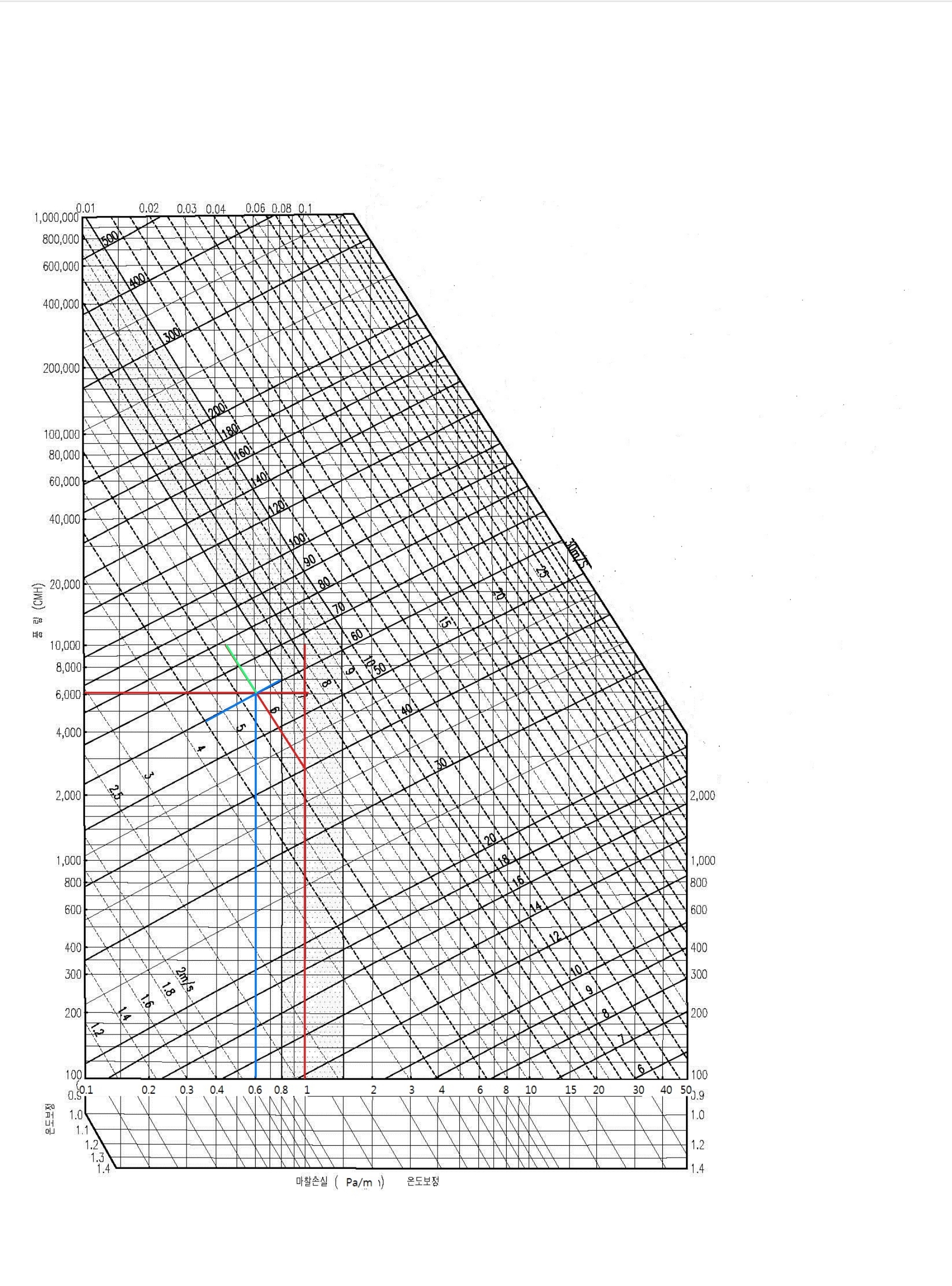

5. 풍량 6000일때

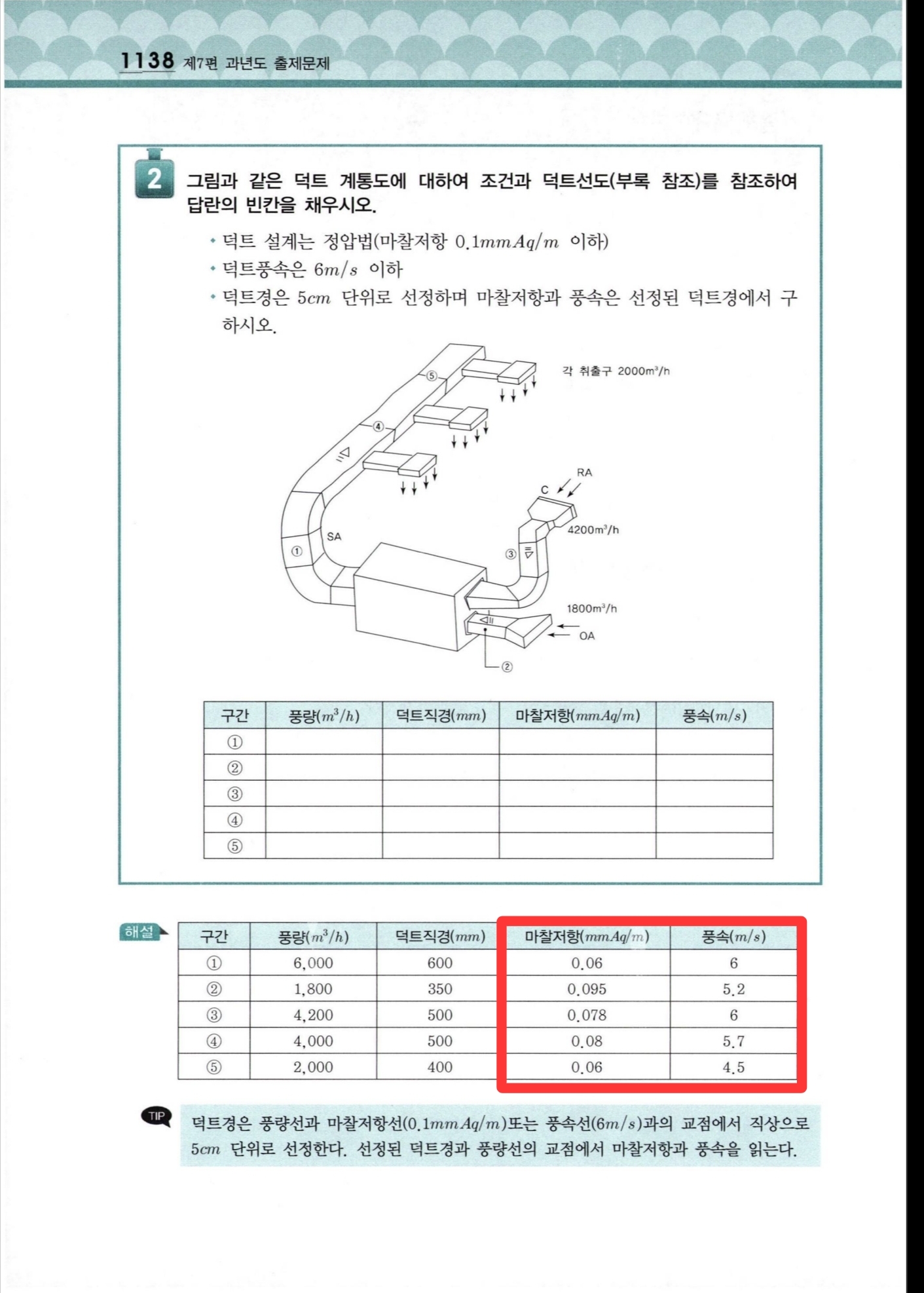

6. 종합값.  책에서 값이랑 오차가 좀 있는데요. Si단위로 바뀐후로

덕트선도도 공학용 단위 대신 다 Si 단위로 출제되지 않나요?

공조냉동의 경우 실기가 그렇게 출제됬던걸로 기억하는데요.



+ 풍량값 4000일때 책에서는 0.8 pa 마찰저항으로 나오는데요.



제가 봤을땐 아무리봐도 0.7pa 나오는것 같은데.. 제가 잘못 읽은걸까요?
