0. 교수님 흡입측이 B가 아니라 A기 때문에 오류(오타)가 있다고 말씀드린게 아니라요.

3) 팽창탱크 펌프 토출측 A 접속이고 펌프가 운전 중일 때 배관 최상부 (5)점에서 온수 포화증기

압 530kpa와 공기빼기 등 필요한 여유 압력 (100kpa)을 가하도록 하려면 팽창탱크 압력은 최

소 얼마가 필요한가?

=> 이렇게 기존에 펌프 흡입측 B -> A로 수정해야 올바른 문제가 성립되지 않느냐는 질문이였습니다.

왜냐하면 문제에 수록된것처럼 흡입측 B면 최고점에서 기존 830으로도 700kpa로

630kpa를 넘어서기 때문에 굳이 압력을 높여줄 필요가 없습니다.

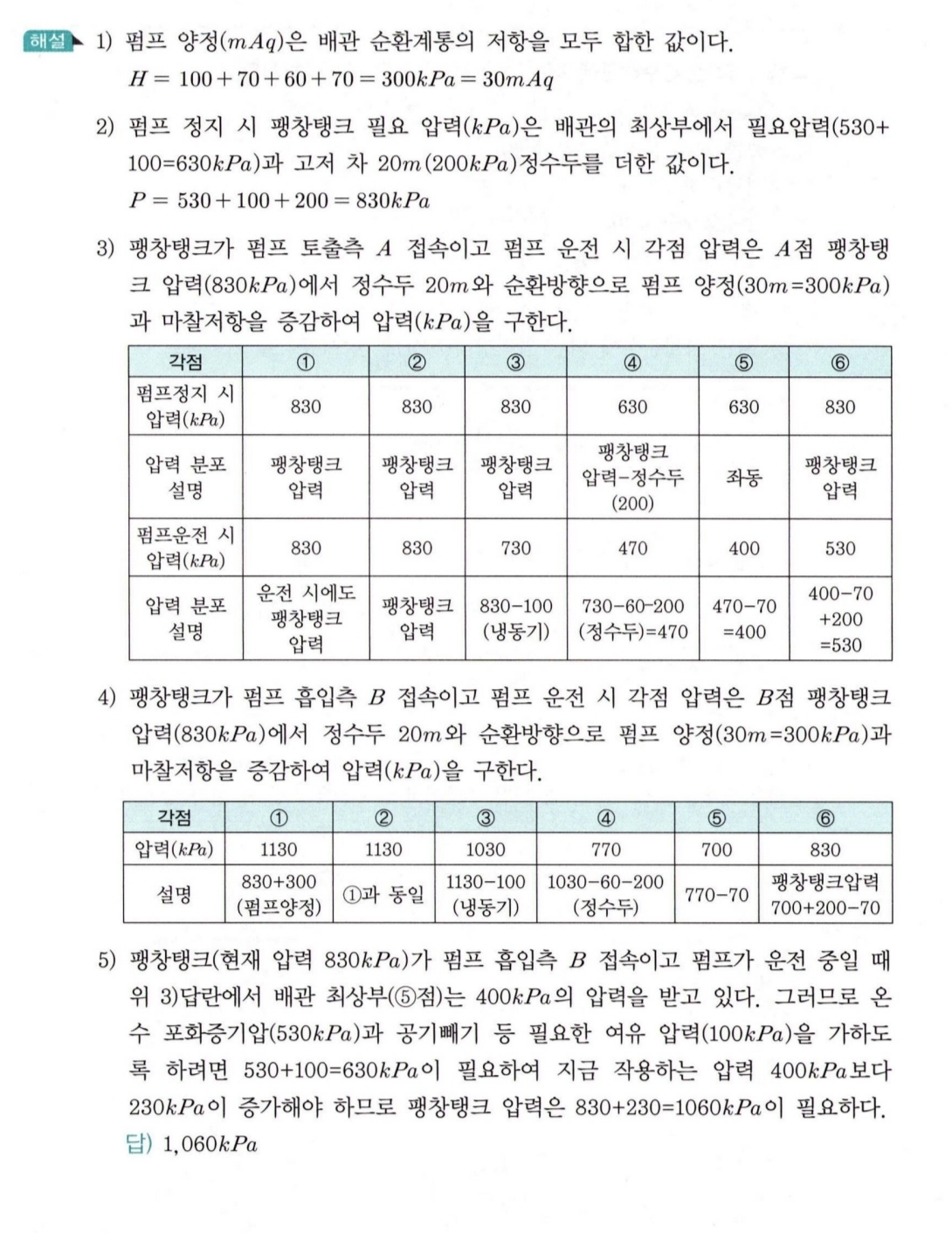

그리고 해설에서도 400kpa로 230kpa를 늘려서 1060kpa가 필요하다고 하시는데

그럴려면 토출측인 A 접속점으로 해야 올바른 문항, 해설, 정답이 된다고 생각합니다.

분명히 해설에서도 400kpa는 토출측 A에대한 설명입니다.

왜 토출측이 아니라 흡입측에 팽창탱크를 설치해야하는지 이유를 몰랐는데 이 문제를 공부하면서

알게됬습니다.

출제의도가 토출측 A와 흡입측 B를 비교해서 왜 흡입측에 설치를 해야하는지를 알고 있는지를 묻

는 문제 아닌가요?

감사합니다.
