네....

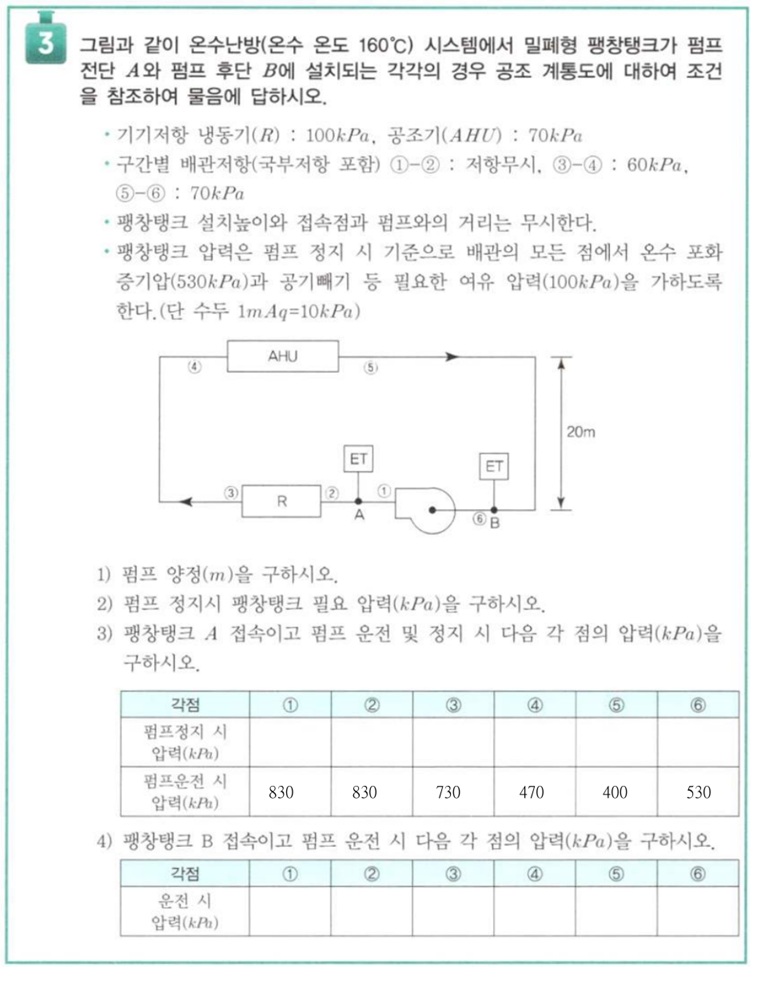

1) 구간 ①의 경우엔 팽창탱크와 토출점이 접해 있다고 해석이 되어서 830 이라고 계산이 되는건가요? 아니면, 진행 구간 앞쪽인 A점이 830 이라 논리상 그렇게 될수 밖에 없는건가요? 펌프가 작동중이니까 토출구 앞인, ① 지점에서 만큼은 펌프압을 더해줘야 하는것이 아닌지, 혼동됩니다.

===> 여기서 팽창탱크가 A에 접속한다는점이 포인트입니다..그러므로 A-1) 구간은 팽창탱크 압 830 이 작용합니다..단서에서 1-2구간 저항은 무시;하라 햇고요..

펌프 양정은 흡입압과 토출압 사이에 작용하는데..여기 토출압은 양정에 관계없이 팽창탱크 압 830 이 걸립니다..

2) 구간 ⑥ 번 구간은 펌프 흡입측이 될텐데, 토출측이 막히면 부압(음압)이 걸린다고 어디선거 본거 같은데, 이문제에서는, 펌프 운전중임에도 펌프압을 전혀 고려 하고 있지 않아서, 혼란스럽네요

===> 6 점은 1점에서 순환방향 역으로 갈수도 있구요..5에서 순환 방향으로 갈수도 있습니다..1) 1점이 830 이므로 펌프 양정 300을 빼면 530이 됩니다..

왜냐면..6점에서 펌프 양정 300을 더해서 토출 압력 830 이나오기때문입니다..2) 또는 5점 400에서 수직(20m=200kPa)을 더하고 저항 70을 빼면

400+200-70=530 이 됩니다..

압력 분포도 해석은 팽창탱크 접속점을 기준(시작)으로 해석하는게 원칙이고요..순환방향으로 저항을 빼면서 햇거하는 방법과 역방향으로 저항을 더하면서

해석하는방법이 있습니다..교재와 강의를 잘 공부해 보세요..원칙을 이해하는게 중요합니다..

즐공하세요...
