네...

화장실 도면 그릴때 어디까지 그려주는게 좋을지..조금 애매합니다..

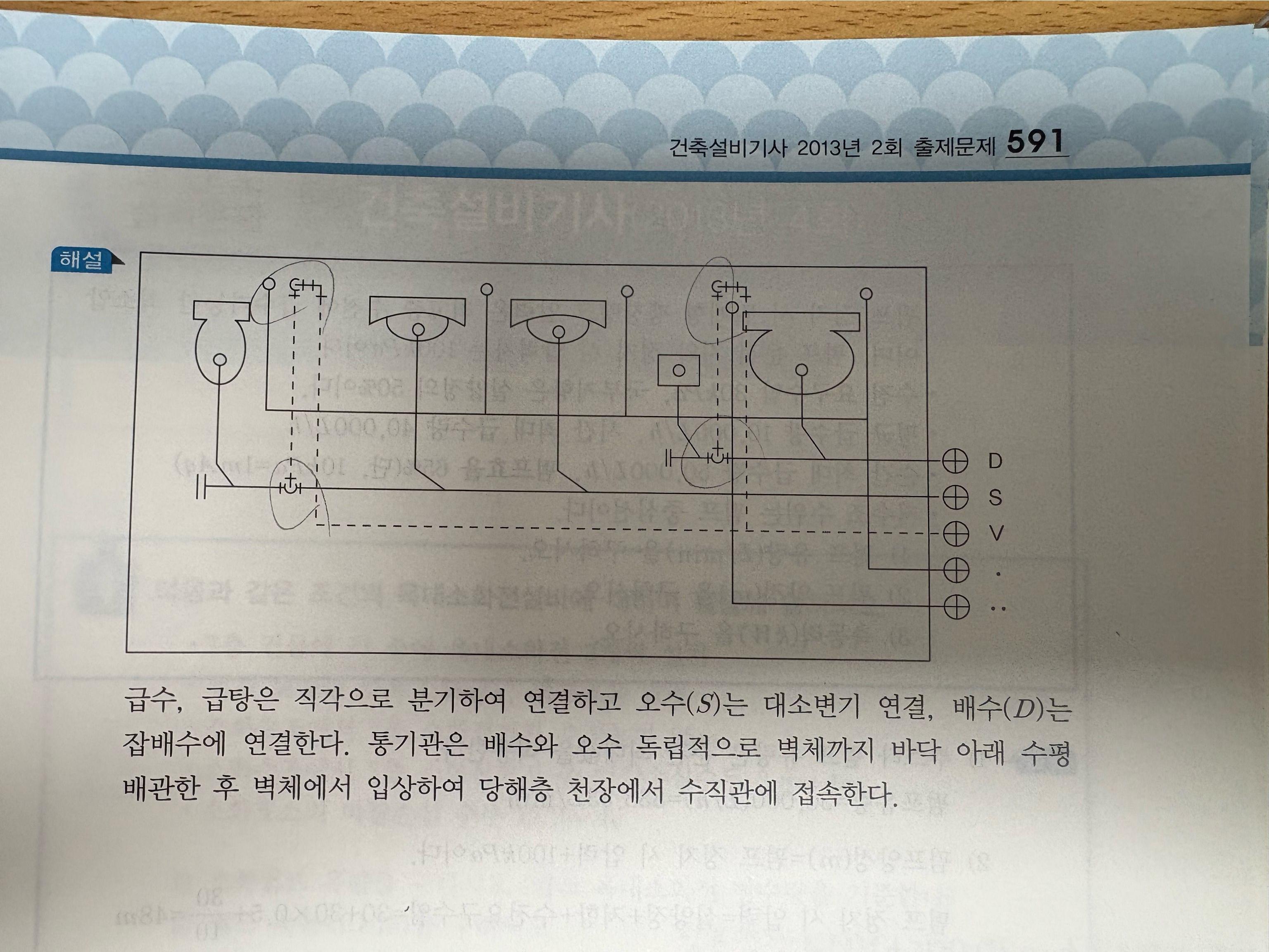

여기서 교재처럼 티이 분기를 상부로 한후 엘보로 꺽어서 수평 배관으로 하는 표기가 현장에서는 맞습니다..왜냐면 티이 분기를 수평으로 하면 다른 배관과 간섭(걸려서)되기때문에 위로 분기한후 앨보로 수평배관해야 하는건데요..

실제 시험에서는 이정도 까지 요구하지는 않습니다..

바로 티이분기 해서 수평으로 배관(티이만 표기)해도 무방합니다..

우리 교재도 어디는 이렇게 (티이+엘보)하고 어디는 바로 수평 티이 분기한데도 있습니다..

모두 인정해 줍니다..

즐공하세요...
